我们使用分辨率测试卡以及其他测试图卡进行镜头检测，主要是由于镜头的成像质量通常从中心向边缘改变，精确地分析这些差异是我们最关心的问题，因此自然需要比较两个或更多用于切向和矢状取向的曲线。为了能以足够的精度描述成像特性的空间变化，需要在中心和角部之间进行半个左右的测量点。这样一来总共12个曲线，读取起来就比较麻烦。
通过之前文章我们已经确定的MTF曲线中，绘制了分辨率测试卡垂直轴上的调制传递和水平轴上的空间频率，这种方式只适用于没有空间变化的传感器。这种表现不太适合镜头。
由于测试分辨率测试卡作为空间频率的函数的MTF曲线总是向右倾斜，都会出现或多或少的快速下降，所以从每个曲线只读出三个数值就足够了，即从三个足够表示不同的空间频率，通常为10,20 和40lp/mm。在三个频率的图像区域中显示这些MTF值如何变化，则可以获得更适合于镜头的图形表示。

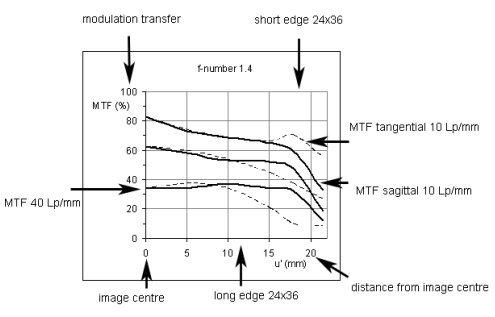

这就是为什么在图表数据中看到MTF曲线，其中调制转移在y轴上绘制，图像高度与x轴上的光轴分离。该图包含六条曲线，分别是三种空间频率每种情况下的切线（虚线）和矢状值（实线）关系。六号曲线的顶点总是与最低的空间频率有关，当然也是最低的。

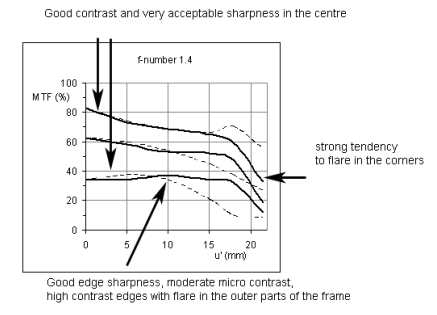

平面1.4/50ZF透镜的MTF曲线为10,20和40lp/mm，白光和无限远对象的距离


这个透镜即使在全光圈下，中心也可以达到10lp/mm，80％以上的MTF，并且在40lp/mm下降到40％以下。这就意味想要得到对比度渲染中等的清晰度，只有在图片大大扩大之后才具有轻微的有效。
远离中心位置，MTF以10lp/mm降低至70％，在边缘丰富产生火炬的倾向增加。在图像的角落，矢状曲线特别是在低水平处非常接近，所以在角落处应该设置明亮的光源。

如果镜头停止，所有分辨率测试卡MTF值都会大大增加，曲线彼此非常接近，价值很高。MTF值随着空间频率的增加而相对缓慢下降，这意味着这种方式是优异的边缘清晰度和非常好的微观对比度，是传感器或胶片再现的最佳结构。
在分辨率测试卡测试结果分析图像的角落，所有的曲线都稍微偏离一些，这里可以看出10lp/mm点为更高的频率。视野的非常好平坦度延伸至约18mm的图像高度突然出现了场曲率，就说明图像的角落中存在散焦。
不应该将曲线的小变化用于40lp/mm，它们只能在图像的极大放大下才能看到，并且在拍摄平面物体的照片时，大多数照片中它们是不可见的。 它们是由场弯曲和焦点偏移引起的。 下一篇文章将解释为什么会导致MTF三维特征部分的这种变化。

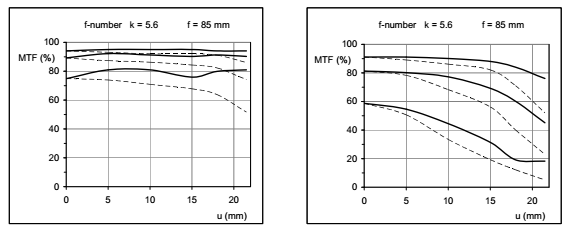

比较35mm格式的短焦距，停止到f/5.6。左边有一个高品质的主镜头（Planar1.4 / 85ZF），右边是一个便宜的5倍变焦镜头。实际上图像质量与素数在整个帧中受到传感器的限制，并使用允许最高的放大倍率。变焦镜头在中心相当不错，但之后连续下降到边缘。 除了角落之外，预期可以获得良好的整体对比度，但由于MTF值在较高的空间频率下迅速下降，镜头缺乏尖锐的锐度。该镜头只能用于适度放大。

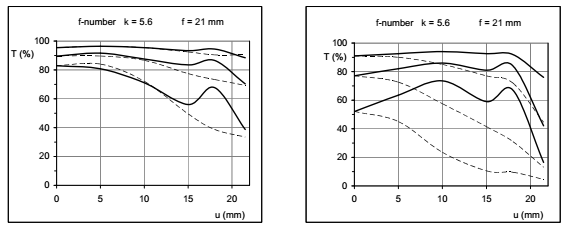

两个超宽镜头比较困难，比较难以达到f / 5.6。在使用Distagon 2.8/21 ZF测量的左侧数据，右侧的透镜校正横向色差较少的透镜。其矢状的MTF显示一些焦点偏移，不会太糟糕。但切向MTF对框架的边缘非常低，这可以在以下两个缩略图中看到（从12MP图像中的200x200像素，图像高度约为12 mm）。
